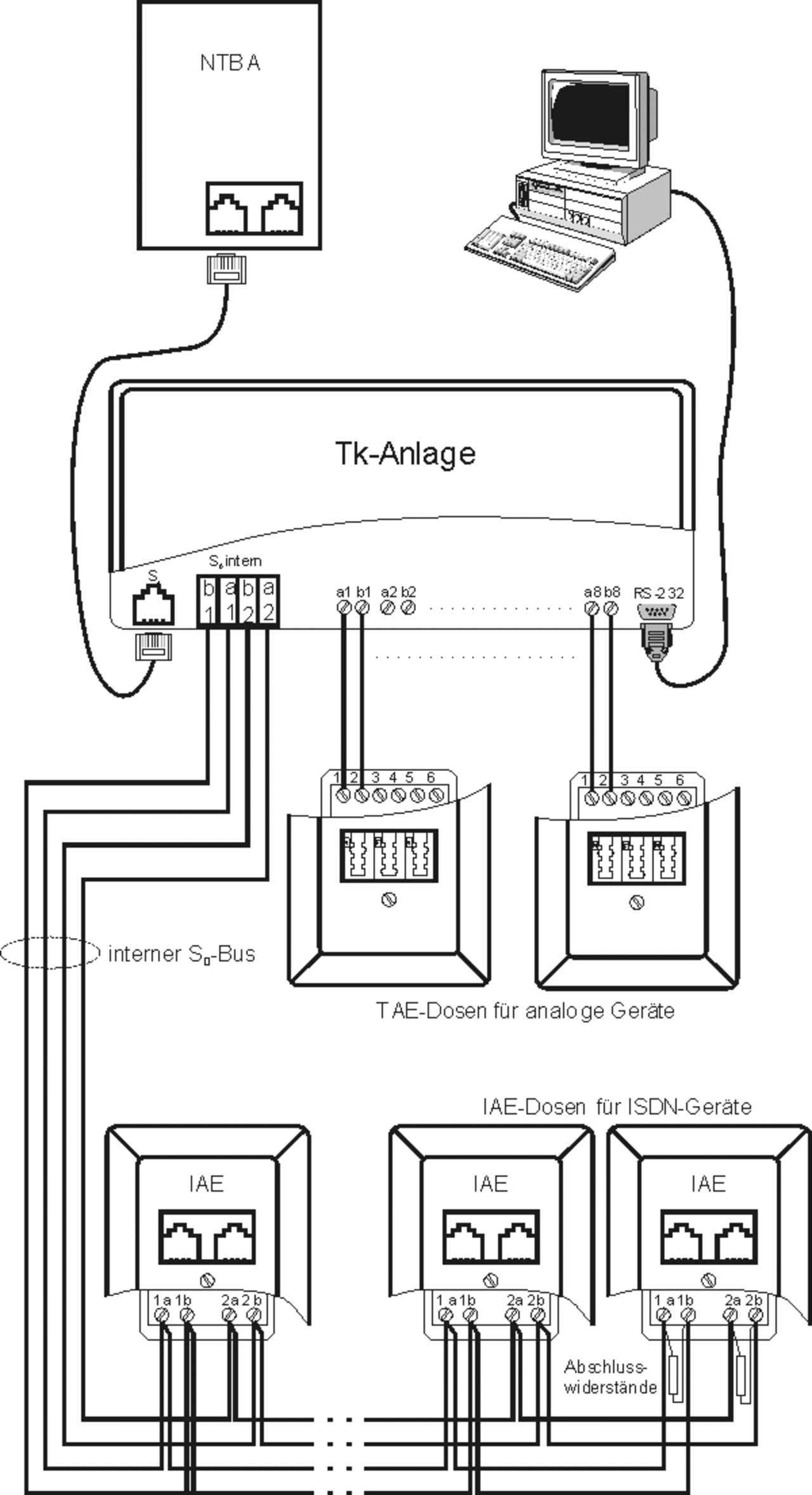

Für den internen S₀ Bus gelten prinzipiell die gleichen Installationsregeln, die in Kapitel 10 für die Punkt-zu-Mehrpunkt-Verbindung beim „normalen“ S₀ Bus genannt wurden. Die Länge des Busses darf 150 Meter nicht überschreiten. Es können maximal 12 IAE- und/oder UAE-Dosen installiert werden, wobei in der letzten Dose Abschlusswiderstände angebracht werden müssen. Es dürfen maximal acht ISDN-Geräte am internen S₀ Bus betrieben werden, dabei vier ohne eigene Energieversorgung.

Vielleicht werden Sie sich jetzt fragen, warum man einen internen S₀ Bus braucht. Man kann doch beim Mehrgeräteanschluss ein oder auch mehrere ISDN-Telefon(e) neben der Tk Anlage an den NTBA bzw. an den „normalen“ S₀ Bus (man spricht dann vom externen S₀ Bus) anschließen. Das kann man zwar, aber in diesem Fall ist keine interne (und somit kostenlose) Kommunikation zwischen dem ISDN-Telefon am externen S₀ Bus und den Nebenstellen der Tk Anlage möglich. Dies gilt auch für das Weiterverbinden eines Gesprächs. Mit anderen Worten, wenn Sie einen Ruf am ISDN-Telefon (externer S₀ Bus) angenommen haben, können Sie das Gespräch nicht an eine Nebenstelle der Tk Anlage weiterverbinden. Der Vollständigkeit halber erwähne ich hier noch, dass man vom ISDN-Telefon am externen S₀ Bus über die Vermittlungsstelle die Tk Anlage anrufen kann, aber dabei handelt es sich um ein „normales“ Telefongespräch, d.h., es kostet Geld. Und wer ruft schon kostenpflichtig vom Wohnzimmer (über die Vermittlungsstelle) ins Schlafzimmer an?

Durch die Einführung eines internen S₀ Busses wurden die Probleme bezüglich der internen Kommunikation zwischen ISDN-Telefonen und analogen Telefonen beseitigt. Mit einem ISDN-Telefon am internen S₀ Bus können die gleichen Leistungsmerkmale der Tk Anlage genutzt werden wie mit den analogen Apparaten. Für den Betrieb eines ISDN-Telefons an einem internen S₀ Bus müssen jedoch bestimmte Dinge beachtet werden. Hierauf werde in den Abschnitten 14.2 und noch näher eingehen.

Vielleicht noch eine Bemerkung zum Standort einer Tk Anlage: Prinzipiell kann die Anlage überall installiert werden, wo die in der Bedienungsanleitung angegebenen Umgebungsbedingungen erfüllt sind. Man sollte hierbei aber nicht außer Acht lassen, dass viele Anlagen mit Relais arbeiten und diese beim Telefonieren und bei einem ankommenden Ruf unter Umständen störende Geräusche erzeugen. Das Schlafzimmer ist also z.B. ein denkbar ungünstiger Raum für eine Tk Anlage.

Die meisten der in Kapitel 8 genannten Leistungsmerkmale von ISDN können mit einer komfortablen Tk Anlage genutzt werden. Dies sind z.B. folgende:

• Zuweisung von Mehrfachrufnummern
• Anklopfen
• Makeln
• Rückfrage
• Dreierkonferenz
• Rückruf bei Besetzt
• Rückruf bei Nichtmelden
• Unterdrückung der Rufnummer
• Rufumleitung
• Identifizieren böswilliger Anrufer (Fangen)
• usw.



Die hier genannten Leistungsmerkmale beziehen sich auf externe Gespräche. Dies muss man hier explizit dazusagen, denn viele dieser Leistungen (Anklopfen, Rückfrage, Rückruf bei Besetzt, Rückruf bei Nichtmelden usw.) sind auch für die interne Kommunikation möglich (mehr dazu in Abschnitt 14.1.3).

Wie die ISDN-Leistungsmerkmale mit einem ISDN-Telefon initiiert werden, habe ich in Kapitel 12 bereits beschrieben. Nun haben Tk Anlagen aber weder ein Display noch ein Menüsystem. Die Zuweisung der Rufnummern oder das Initiieren einer Rufumleitung kann über einen PC programmiert werden. Was ist aber mit den anderen Leistungsmerkmalen wie „Rückruf bei Besetzt“ oder „Dreierkonferenz“? Nun, am einfachsten können diese Leistungen über ein Systemtelefon eingeleitet werden. Systemtelefone sind ja genau auf eine bestimmte Tk Anlage zugeschnitten und besitzen deshalb in der Regel zur Nutzung bestimmter Leistungsmerkmale eigens dafür vorgesehene Tasten oder Einträge im Menüsystem.

Bei analogen Telefonen geschieht die Initiierung der Leistungsmerkmale über spezielle Tastenkombinationen. Je nach Leistungsmerkmal muss dazu die R Taste (Rückfrage-Taste) oder die Stern- bzw. die Raute-Taste gedrückt werden und anschließend eine bestimmte Ziffernkombination.

Bei ISDN-Telefonen am internen S₀ Bus kann in bestimmten Fällen das Menüsystem des Telefons genutzt werden; im Zweifelsfall muss man aber auch hier mit Tastenkombinationen arbeiten. Die Kommunikation verläuft dann entweder über das Keypad-Protokoll oder über Tonwahlsequenzen.

In diesem Abschnitt sollen die Standardleistungen kleinerer Tk Anlagen, wie man sie in Wohnhäusern oder Kleinbetrieben findet, genannt werden. Wer sich mit solchen Anlagen schon beschäftigt hat, weiß, dass die Leistungen und auch die Preise von Anlage zu Anlage verschieden sind. Die folgende Aufzählung der Leistungen kann deshalb nicht vollständig sein, sie gibt die Merkmale wieder, die fast alle Tk Anlagen unterstützen.

Interngespräche

Eigentlich braucht man zum Betreiben einer Tk Anlage keinen Telefon- oder ISDN-Anschluss. Man hat seine eigene kleine Telefonwelt. Jeder Apparat hat seine eigene Nummer und kann von einem anderen Apparat aus angerufen werden. Meistens sind die Nummern bei kleinen Anlagen zweistellig. Angenommen, bei einer Anlage mit acht Nebenstellen hätten die Apparate die Nummern 11, 12, 13 usw. bis 18. Ohne einen Amtsanschluss zu benötigen, kann nun z.B. der Teilnehmer mit der Nummer 11 die 15 wählen und dort läutet dann das Telefon. Hebt nun bei 15 jemand ab, wird eine Telefonverbindung aufgebaut und die Teilnehmer können miteinander sprechen. Bei einem solchen Interngespräch entstehen natürlich keine Verbindungskosten. Hier wird ja kein Dienst der Telekom oder eines anderen Netzbetreibers in Anspruch genommen. Die meisten Anlagen sehen vor, dass man auch mehrere Interngespräche zur gleichen Zeit führen kann. Während also 11 mit 15 telefoniert, kann auch 12 mit 17 sprechen.

Externgespräche (Amtsgespräche)

Falls man nicht nur in den nächsten Raum telefonieren will, sondern auch nach „draußen“, muss man sich dafür zunächst ein Amt „holen“. Gemeint ist damit, dass die Nebenstelle der Tk Anlage auf die Vermittlungsstelle des Netzbetreibers geschaltet wird. Speziell in diesem Zusammenhang spricht man oft noch von Amt, Amtsgespräch oder Amtsholung, obwohl man zu dem Gebäude (das früher ja auch Amt hieß) heute Vermittlungsstelle sagt.

Wenn ein Telefon an einer Tk Anlage angeschlossen ist und man den Hörer abhebt, hört man zunächst einen speziellen Wählton (Freiton) der Tk Anlage und nicht den Wählton vom Amt. Dieser Wählton der Anlage soll darauf hindeuten, dass man ohne spezielle Prozeduren beim Wählen mit internen Teilnehmern verbunden wird.

Zum Führen eines Amtsgesprächs benötigt man zunächst den Wählton von der Vermittlungsstelle. Hier kommt es nun darauf an, um welche Art von Nebenstellenanlage es sich handelt. Bei den meisten Tk Anlagen geschieht die Amtsholung durch Drücken der Ziffer Null. Sobald man den Wählton vom Amt hat, kann man dann so wählen, als wäre die Tk Anlage überhaupt nicht da.

Die meisten Tk Anlagen verfügen über die Möglichkeit, für jede Nebenstelle festzulegen, ob von dort aus Amtsgespräche möglich sein sollen oder nicht (dazu später mehr).

Damit man weiß, ob es sich bei einem ankommenden Anruf um ein Amtsgespräch oder um ein internes Gespräch handelt, werden die Anrufe unterschiedlich signalisiert. Mit anderen Worten: Das Telefon klingelt bei einem Amtsgespräch anders als bei einem internen Gesprächswunsch. Je nachdem, wo man sich befindet (z.B. im Büro), wird man sich dann auf verschiedene Arten melden.

Dreierkonferenz

Bei Tk Anlagen gibt es mehrere Arten der Konferenz:

• Es sind nur interne Teilnehmer an der Konferenz beteiligt (Internkonferenz).
• Es sind mehrere interne und ein externer Teilnehmer an der Konferenz beteiligt.
• Es sind mehrere externe Teilnehmer an der Konferenz beteiligt.



Beschränken wir uns bei den Externkonferenzen einmal auf eine Konferenz mit drei Teilnehmern. Bei einem externen und zwei internen Teilnehmern handelt es sich ganz klar um ein lokales Leistungsmerkmal der Tk Anlage. Bei der anderen Variante gibt es zwei Möglichkeiten: Entweder wird die Dreierkonferenz über die TVSt geschaltet oder über die Tk Anlage. Wenn die TVSt die Konferenz schaltet, wird ein ISDN-Leistungsmerkmal genutzt, im anderen Fall handelt es sich um eine lokales Leistungsmerkmal der Tk Anlage.

Jede Methode der Dreierkonferenz mit zwei externen Teilnehmern hat Vor- und Nachteile:

• Wird die Konferenz von der TVSt geschaltet, wird nur ein B Kanal benötigt, jedoch wird ein Konferenzzuschlag berechnet. Im anderen Fall werden zwei B Kanäle benutzt, wobei der Konferenzzuschlag entfällt, weil es sich aus Sicht der TVSt um zwei „normale“ Gespräche handelt.
• Wenn die Konferenz in der Tk Anlage geschaltet wird, wenn also zwei B Kanäle genutzt werden, ist während der Konferenz kein weiteres externes Gespräch an diesem Anschluss möglich. Wenn nur ein B Kanal belegt wird (ISDN-Dreierkonferenz), kann über den anderen normal telefoniert werden.
• Wird die Dreierkonferenz von der Tk Anlage geschaltet und einer der externen Teilnehmer hat über sein ISDN-Telefon bereits eine Dreierkonferenz aufgebaut, kann man zu viert telefonieren. Bei einer Dreierkonferenz, die über die TVSt eingeleitet wird, kann kein weiterer Teilnehmer dazugeschaltet werden.



Rückfrage intern

Während eines Amtsgesprächs kann man dies unterbrechen und bei einem internen Teilnehmer eine Auskunft einholen. Das Amtsgespräch wird während dieser Rückfrage von der Tk Anlage (nicht von der Vermittlungsstelle) gehalten. Nach der Rückfrage kann man das Amtsgespräch dann weiterführen. Eine Rückfrage wird bei analogen Telefonen häufig über die R Taste (Rückfrage-Taste) eingeleitet, daher auch der Name. Während eines externen Gesprächs drückt man diese R Taste und wählt dann den internen Teilnehmer an. Will man den externen Teilnehmer zurückholen, drückt man erneut die R Taste und wählt die Null. So funktioniert es zumindest bei den meisten Anlagen. Sollte dies bei Ihnen nicht funktionieren, hilft eine Blick in die Bedienungsanleitung der Tk Anlage sicherlich weiter.

Bei ISDN-Telefonen gibt es keine R Taste, jedoch gibt es im Menüsystem die Funktion Rückfrage oder Weitere Verbindung oder ähnlich. Eine interne Rückfrage wird bei ISDN-Telefonen am internen S₀ Bus also genauso initiiert, wie es für externe Rückfragen in Kapitel 12 beschrieben wurde.

Systemtelefone haben in der Regel eine eigene Taste für die Rückfrage oder man kann eine Funktionstaste dafür programmieren.

Weiterverbinden mit Ankündigung

Sie führen ein externes Gespräch und wollen den Teilnehmer auf einen anderen internen Anschluss weiterverbinden. Dies funktioniert ähnlich wie eine Rückfrage. Man drückt (bei analogen Telefonen) die R Taste und wählt die Nummer des gewünschten internen Teilnehmers. Das externe Gespräch wird in dieser Zeit gehalten. Man kündigt das externe Gespräch an und legt einfach den Hörer auf. Der andere Teilnehmer erhält dann automatisch das Gespräch.

Bei ISDN-Telefonen muss hierzu die Funktion Vermitteln durch Auflegen (so heißt sie zumindest bei vielen ISDN-Telefonen) eingeschaltet sein.

Weiterverbinden ohne Ankündigung

Ein Gespräch weiterzuverbinden, ohne es anzukündigen, funktioniert genauso wie mit Ankündigung. Man wartet hierbei einfach nicht ab, bis sich der andere interne Teilnehmer meldet. Also explizit: Man drückt die R Taste, wählt die Nummer des gewünschten internen Teilnehmers, der das Amtsgespräch bekommen soll, und legt den Hörer auf. Sollte sich der andere Teilnehmer nicht melden, wird das Amtsgespräch nach einer gewissen Zeit wieder zu der Nebenstelle zurückgeleitet, von wo aus es weiterverbunden wurde. Dort klingelt dann erneut das Telefon.

Anrufe heranholen (Pick up)

Bei einem Pick up (engl. für abholen, aufsammeln) übernimmt man ein Gespräch, das auf einem anderen Apparat der Tk Anlage signalisiert wird. Angenommen, in einem Büro klingelt bei Herrn Mayer das Telefon und dieser ist zurzeit nicht an seinem Schreibtisch. Frau Müller am nächsten Schreibtisch will das Gespräch annehmen. Sie wählt dazu eine bestimmte Nummer und erhält das Gespräch, obwohl ihr eigenes Telefon nicht geläutet hat. Eine solche Funktion kann auch im privaten Bereich sehr nützlich sein, nämlich bei einem Pick up vom Anrufbeantworter. Falls dieser schon das Gespräch angenommen hat und die Telefonanlage dies vorsieht, kann man, von jeder Nebenstelle aus, dem Anrufbeantworter das Gespräch wieder „abholen“.

Rufumleitung intern

Stellen wir uns vor, eine Tk Anlage ist in einem kleinen Büro installiert. Der Apparat von Frau Müller hat die Nebenstelle mit der Nummer 13. Herr Mayer sitzt in einem anderen Raum und hat die Nummer 14. Wenn jetzt Frau Müller zu Herrn Mayer rübergeht kann sie die Tk Anlage so programmieren, dass ihre Telefonanrufe bei Herrn Mayer signalisiert werden. Das ist doch schön für die beiden, oder?

Verschiedene Amtsberechtigungsarten für die einzelnen Nebenstellen

Jeder Nebenstelle kann man eine Amtsberechtigung zuweisen. Dies könnte z.B. sein:

• Nichtamt: nur interne Gespräche möglich
• Halbamt: vom Amt erreichbar, aber keine Möglichkeit rauszuwählen
• Ort: nur Gespräche im eigenen Ortsnetz (keine Null am Anfang der Nummer)
• Nah: nur Gespräche im Nahbereich (die entsprechenden Vorwahlen des
  Nahbereichs müssen eingegeben werden)
• Inland nur Inlandsgespräche (keine doppelte Null am Anfang der Nummer)
• Vollamt alles möglich



Übermittlung von Tarifinformationen

Zur Erinnerung: Tarifinformationen werden vom ISDN während (AOCD) oder nach (AOCE) der Verbindung übermittelt. Sie können an einer Nebenstelle der Tk Anlage natürlich während eines Gesprächs nur dann die Tarifinformationen angezeigt bekommen, wenn diese von der Vermittlungsstelle auch übermittelt werden.

Ob die Tarifinformationen, die die Tk Anlage (bei freigeschaltetem Leistungsmerkmal) über den D Kanal erhält, auch auf einem Display eines analogen Geräts angezeigt werden, hängt davon ab, ob die Tk Anlage diese Tarifinformationen in Zählimpulse umwandelt und an die analogen Endgeräte weitergibt.

Bei allen mir bekannten Tk Anlagen kann man für jede Nebenstelle einzeln festlegen, ob die Tarifinformationen dorthin übermittelt werden sollen oder nicht. Dies ist beispielsweise beim Anschluss von Modems oder Faxgeräten von Bedeutung, da es durch die Zählimpulse während einer Datenübertragung zu Störungen kommen kann.

Kostenstatistik und -verwaltung

Die meisten Tk Anlagen können die anfallenden Verbindungskosten für jede Nebenstelle speichern. Mit dem PC können diese Kosten verwaltet, ausgewertet und den einzelnen Nebenstellen zugeteilt werden. Voraussetzung hierfür ist natürlich, dass die Tarifinformationen von der TVSt auch übermittelt werden.

Kommunikation mit der Türsprechstelle und Öffnen der Haustür

Eine separate Türsprechanlage ist doch Schnee von gestern. Schon kleine Tk Anlagen sind dafür vorgesehen, auch eine Türsprechstelle daran anzuschließen. Wenn jemand an der Haustür ist, kann man dann von jedem Telefon aus ein spezielles Interngespräch – zur Haustür – führen. Durch anschließende Wahl einer beliebigen Ziffernkombination kann auch gleich die Haustür mit dem Telefon geöffnet werden. Der Türöffner wird dann für ca. drei Sekunden betätigt und schaltet sich anschließend automatisch wieder ab. Mit welcher Nummer man zur Haustür wählen kann bzw. wie man den Türöffner betätigt, ist natürlich von Anlage zu Anlage unterschiedlich. Hier verweise ich auf die zugehörige Bedienungsanleitung.

Im Fachjargon heißt die Türsprechstelle, wie bereits erwähnt, Türfreisprecheinrichtung, kurz TFE.

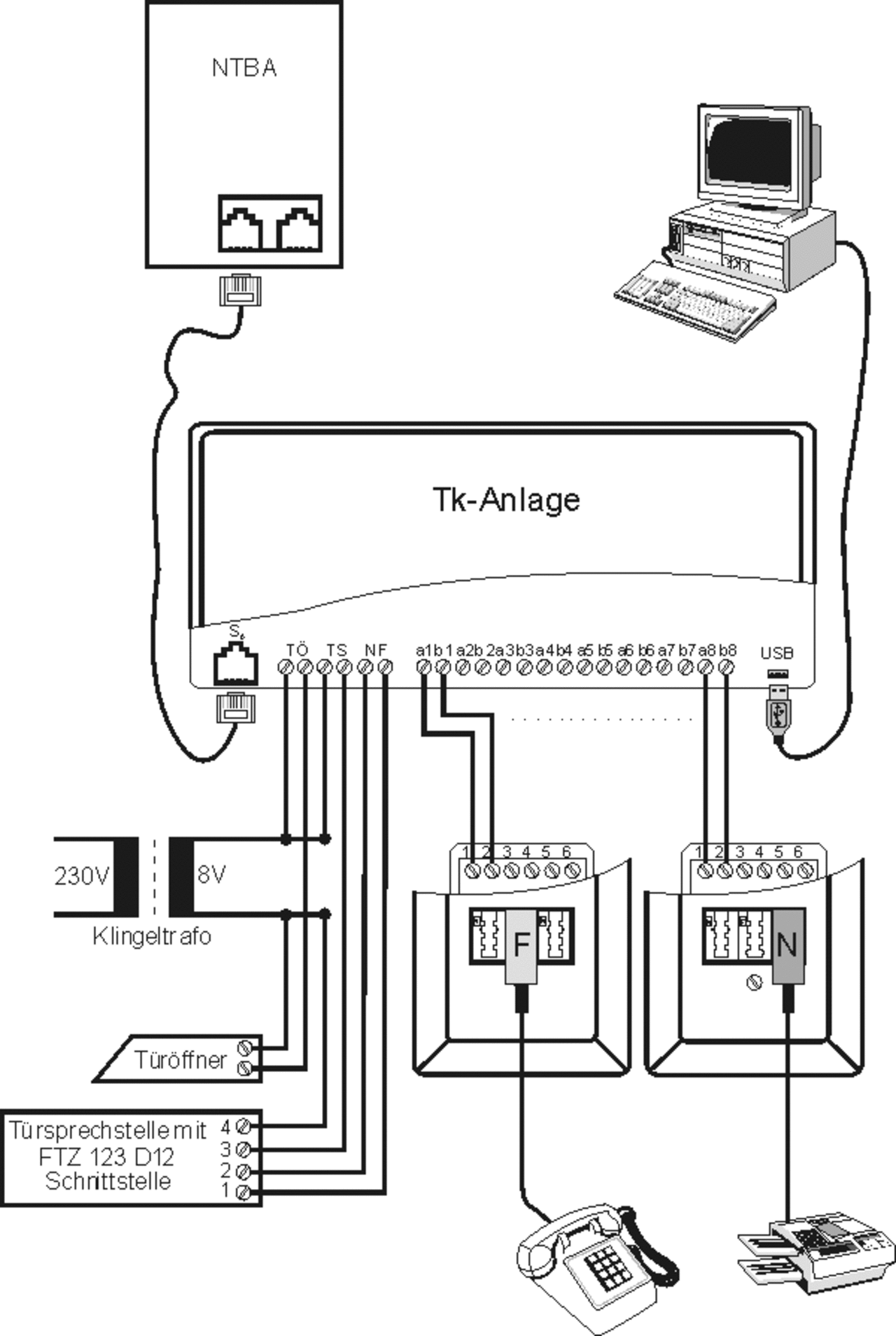

Die notwendigen zusätzlichen Installationen zur Haustür sind nicht sehr aufwändig. Man muss den Türöffner, die Türsprechstelle und den Klingeltrafo mit der Tk Anlage verbinden (dazu später mehr).

Auch das können viele Tk Anlagen: Sie klingeln nachts bei einer Apotheke. Der Apotheker meldet sich und sagt, dass er in fünf Minuten da sei. Anschließend steigt der Apotheker vor der Apotheke aus seinem Auto aus. Der Ruf von der Haustür wurde also in die Privatwohnung des Apothekers umgeleitet. Voraussetzung für diese externe Türrufumleitung (sie wird auch Apothekerschaltung genannt) ist natürlich, dass die Tk Anlage weiß, wann jemand an der Haustür ist. Deshalb wird in diesem Fall auch der Klingeltaster an der Tk Anlage angeschlossen. Wenn jemand an der Haustür „klingelt“, läuten die Telefone. Über frei programmierbare Relais kann bei vielen Tk Anlagen nach Wunsch auch eine „normale“ Türklingel betätigt werden. Man bemerkt dann also nicht, dass der Klingeltaster an der Tk Anlage angeschlossen ist.

Weitere Leistungen von Tk Anlagen

Je nach Tk Anlage hat man noch weitere Leistungsmerkmale zur Verfügung, die ich hier aber nur in Form einer Aufzählung nennen will, zumal die meisten keiner näheren Erläuterung bedürfen.

• Einzelverbindungsnachweis
• Nachtschaltung (verschiedene Anrufvarianten)
• Nummernspeicher (elektronisches Telefonbuch)
• Rückruf bei Besetzt, intern
• Rückruf bei Nichtmelden, intern
• Computerunterstütztes Telefonieren (CTI)
• Kostenoptimierung (Telefonieren über verschiedene Netzbetreiber)
• Fernsteuerung der Tk Anlage
• Internetzugang über USB Schnittstelle der Tk Anlage
• usw.

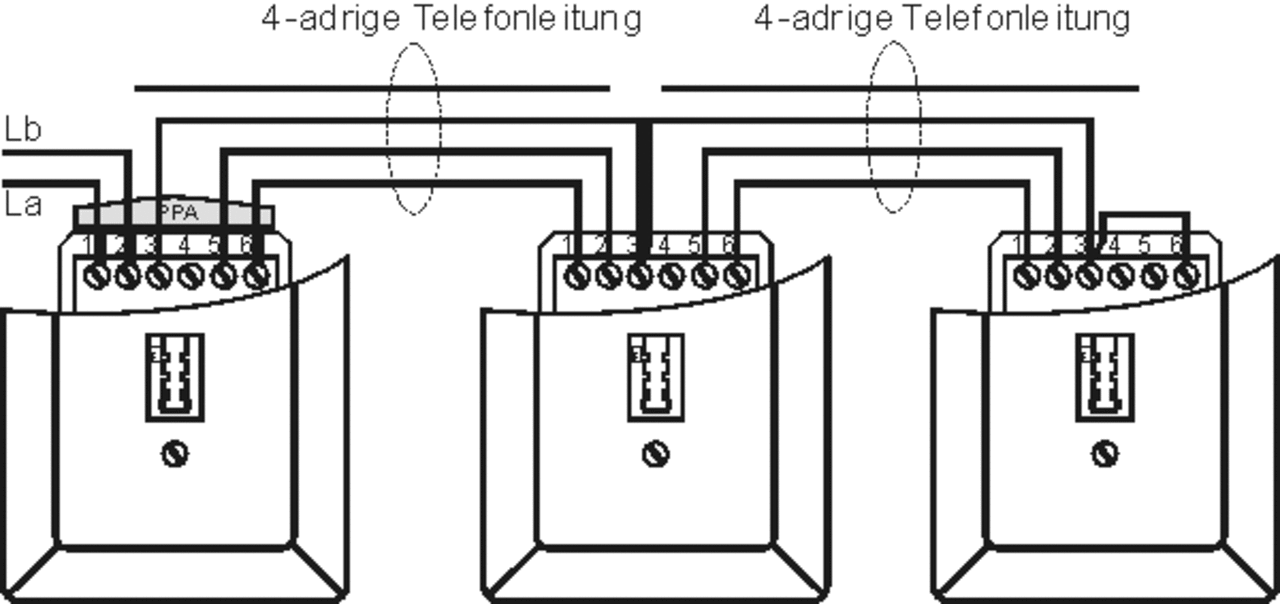

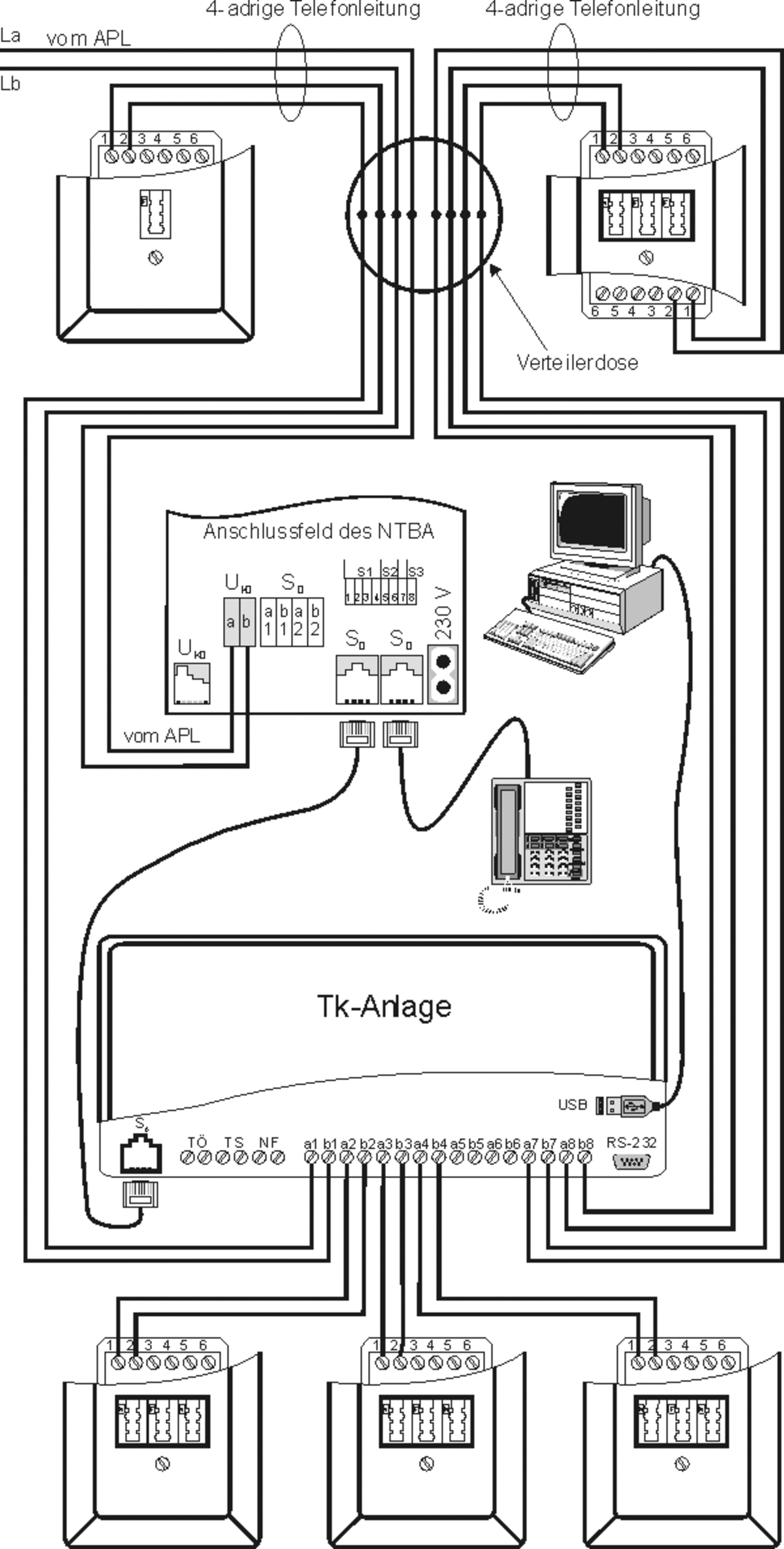

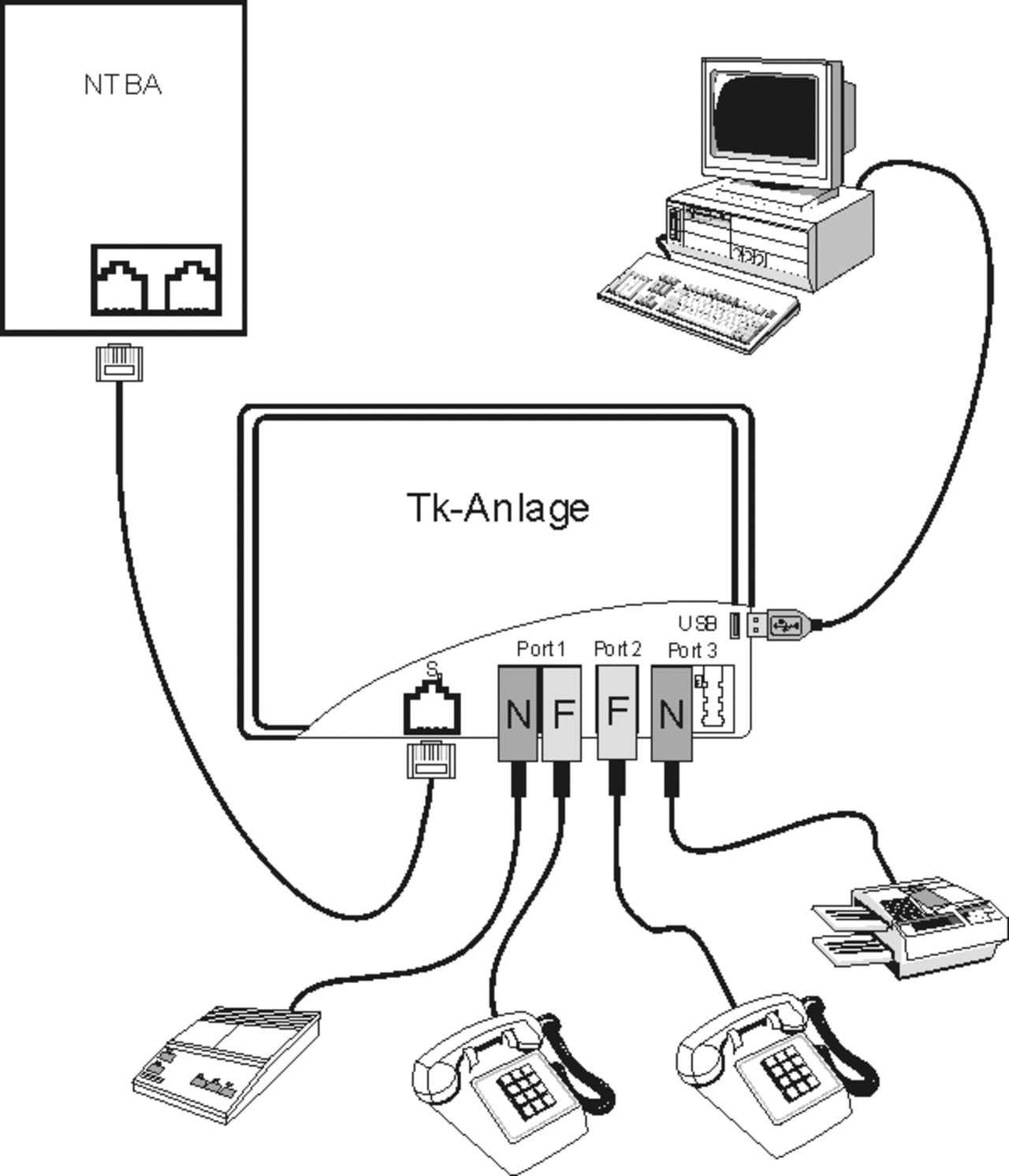

Die Dose im Arbeitszimmer, wo vorher der mittlere TAE-Anschluss installiert war, wird nun als Verteilerdose verwendet. Man benutzt zwei Adern der bereits vorhandenen 4-adrigen Leitung um den NTBA im Arbeitszimmer „anzufahren“. An der linken TAE-Dose werden die Adern vom APL einfach mit zwei (verdrillten!) weiterführenden Adern verbunden. Der PPA kann ausgebaut werden, er wird nicht mehr benötigt. Das zweite Adernpaar zwischen Wohnzimmer und Arbeitszimmer wird für die vorhandene (linke) TAE-Dose benutzt, die nun auf der Teilnehmerseite der Tk Anlage angeschlossen wird. Die beiden Adernpaare zwischen Arbeitszimmer und Schlafzimmer werden für die zwei Apparate auf den Nachttischen (rechte TAE-Dose) verwendet. Im Beispiel wurde die normale TAE F-Dose durch eine TAE NFF-Dose ersetzt. Die restlichen Installationen beschränken sich auf das Arbeitszimmer. Das ISDN-Telefon wird direkt an den NTBA angeschlossen, für die analogen Geräte werden neue TAE-Dosen installiert. Der PC wird z.B. über USB an der Tk Anlage angeschlossen.

In diesem Beispiel ist für die komplette Installation kein Aufklopfen der Wände oder Ähnliches nötig.

Erinnern Sie sich an den Satz zum Verständnis der Diensterkennung von ISDN (siehe Abschnitt 6.6)! Sie können eine Nebenstelle, an der ein Faxgerät angeschlossen ist, mit einem ISDN-Telefon nicht anrufen. Das bedeutet aber auch, dass an der Nebenstelle für das Faxgerät der Dienst Fax eingestellt sein muss, damit man mit einem Faxgerät eines anderen ISDN-Anschlusses kommunizieren kann.

Der Vorteil der Diensterkennung liegt, wie bereits erwähnt, darin, dass man z.B. ein Telefon und ein Faxgerät am gleichen ISDN-Anschluss mit der gleichen Nummer betreiben kann und trotzdem nur das für den Dienst kompatible Gerät einen Anruf annimmt. Leider ist dies zurzeit aber ein theoretischer Fall, weil erstens nicht jeder ISDN hat und zweitens nicht alle ISDN-Anschlüsse richtig konfiguriert sind.

So und jetzt kommt’s: Vermutlich sind die meisten Tk Anlagen, gerade was die Nebenstelle für das Faxgerät angeht, falsch konfiguriert.

Ich habe vor einiger Zeit einmal vergeblich versucht, ein Fax an ein großes Versandhaus zu schicken. Nachdem dies über Tage nicht funktioniert hat, habe ich mir bereits gedacht, dass deren Faxanschluss falsch konfiguriert ist. Um dies zu verifizieren, habe ich an meiner Tk Anlage die Nebenstelle, an der das Faxgerät angeschlossen war, von dem Dienst Fax auf den Dienst Telefonie umgestellt. Anschließend funktionierte die Faxübertragung beim ersten Versuch.

Ein weiteres Beispiel: Einer hier im Ort ansässigen Firma habe ich beim Umstieg auf ISDN geholfen. Die Firma hat einen Zulieferer in Frankreich und bestellt ihre Ware stets per Fax. Nach dem Umstieg auf ISDN konnte die Firma kein Fax mehr an den Zulieferer nach Frankreich schicken. Mit dem vorherigen analogen Faxanschluss gab es nie Probleme und nach dem Umstieg auf ISDN waren die Firmengeschäfte beeinträchtigt. Aus der Sicht eines Laien sieht dies doch so aus, als wäre ISDN schuld daran. Und wenn ich ein Laie wäre und mir dies passiert wäre, also ich würde ISDN sicherlich nicht weiterempfehlen. Die Ursache war auch hier die falsche Konfiguration der Tk Anlage des Empfängers für die Faxnachricht.

Nun kann man selbstverständlich nicht bewirken, dass alle Tk Anlagen auf der Welt richtig konfiguriert werden. Es ist natürlich auch nicht damit getan, die eigene Tk Anlage falsch zu konfigurieren, also bewusst den Dienst für die Nebenstelle des Faxgeräts auf Telefonie zu stellen, denn dann kann man per Fax nicht mehr mit einem richtig konfigurierten Anschluss kommunizieren. Was also tun?

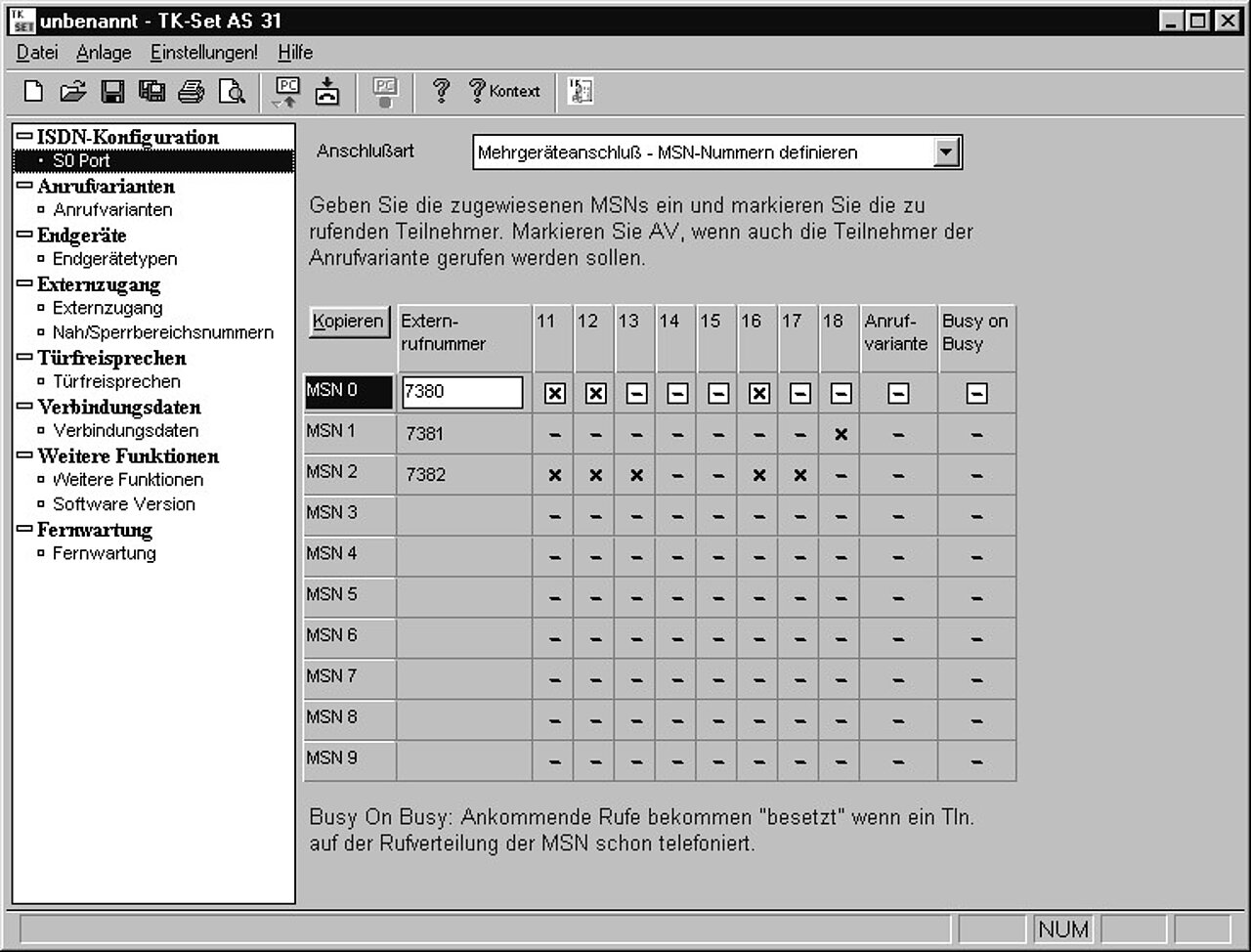

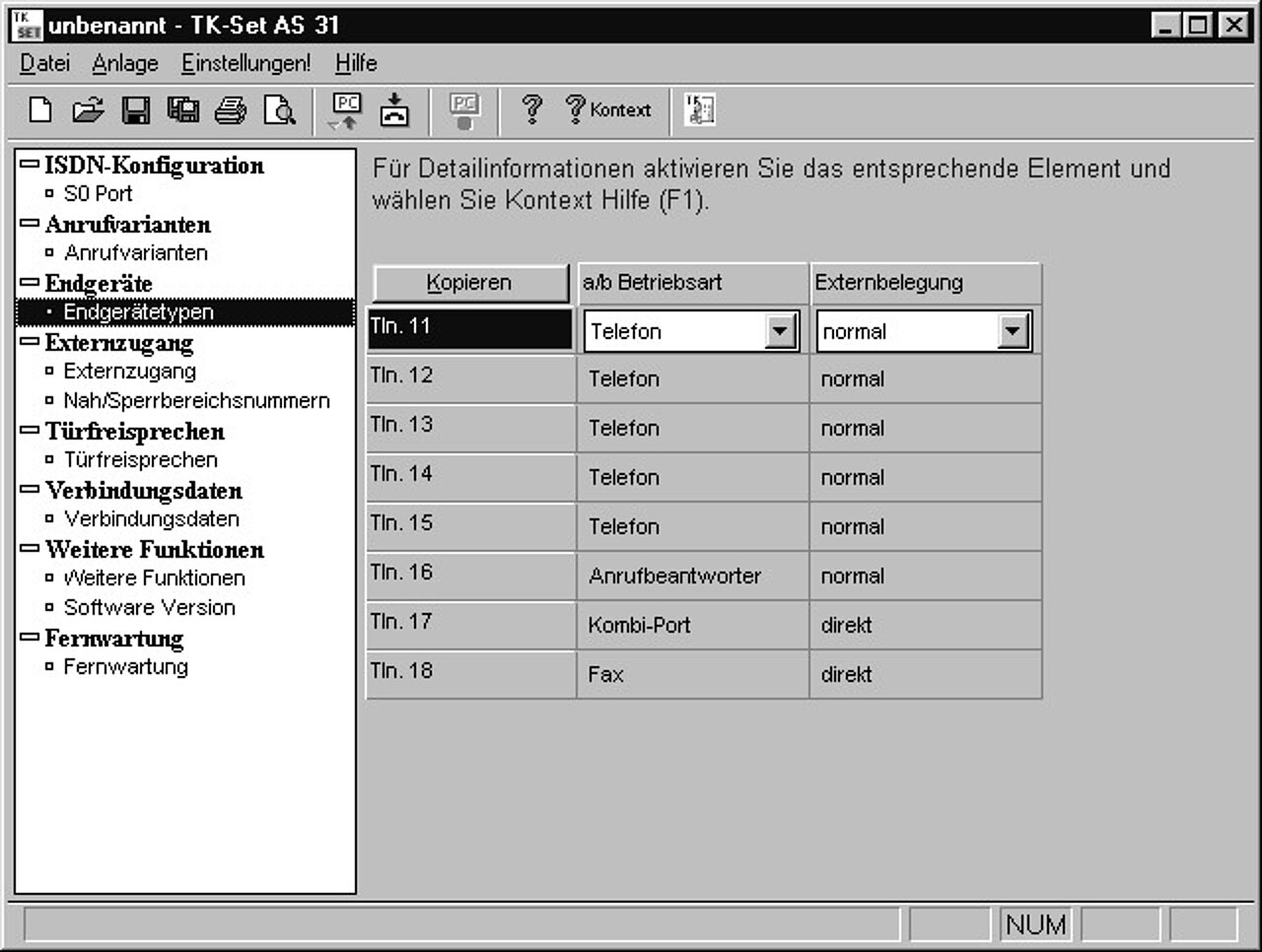

In Abbildung 14.11 ist zu sehen, dass die siebte Nebenstelle auf Kombi-Port eingestellt ist. Kombi-Port ist im eigentlichen Sinne kein ISDN-Dienst, sondern eine Einstellung für den Fall, dass man ein Kombigerät, also z.B. ein Telefon mit integrierten Fax, an einer Nebenstelle der Tk Anlage betreibt. Für ein solches Kombigerät kann man der entsprechenden Nebenstelle natürlich nicht den Dienst Telefonie zuweisen, weil dann der Dienst Fax nicht funktioniert. Weist man der Nebenstelle den Dienst Fax zu, kann man nicht uneingeschränkt telefonieren. Was bei der Einstellung Kombi-Port aus technischer Sicht im Detail geschieht, weiß ich auch nicht. Es könnte sein, dass der Nebenstelle mehrere Dienste zugewiesen werden oder überhaupt keiner. Dies ist für den Anwender auch nicht von Belang, wichtig ist nur, dass bei dieser Einstellung sowohl der Dienst Fax als auch der Dienst Telefonie funktioniert. Und deshalb wird mit der Einstellung Kombi-Port auch dann eine Verbindung zu einer Faxnebenstelle einer fremden Tk Anlage hergestellt, wenn dort der Dienst Telefonie eingestellt ist.

Auch wenn es nicht im Sinne des Erfinders ist, rate ich Ihnen aus den genannten Gründen und Erfahrungen dazu, die Nebenstelle Ihrer Tk Anlage, an der das Faxgerät angeschlossen ist, auf Kombi-Port zu stellen.

In der Spalte Externbelegung (siehe Abbildung 14.11) sind die Einstellungen normal oder direkt möglich. „Normal“ bedeutet, dass man eine Null vorwählen muss, um eine Amtsleitung zu bekommen. „Direkt“ bedeutet, dass die Nebenstelle direkt auf die Vermittlungsstelle geschaltet wird, sobald man den Hörer abhebt. Diese Einstellung wird auch spontane Amtsholung genannt.

Eine spontane (direkte) Amtsholung bietet sich z.B. für ein Faxgerät und für ein Modem an. Man kann damit eventuellen Problemen mit der Wähltonerkennung aus dem Weg gehen (siehe Abschnitt 5.3.3).

Die spontane Amtsholung kann selbstverständlich auch für ein angeschlossenes Telefon eingestellt werden. Man muss dann bei einem Externgespräch keine Null vorwählen. Dies ist z.B. für eine Zweizimmerwohnung sinnvoll, weil man in diesem Fall wahrscheinlich eher selten intern telefoniert. Und wenn man dies doch einmal tun will, muss man der Tk Anlage mitteilen, dass eine Internrufnummer eingegeben wird. Je nach Tk Anlage drückt man hierzu beispielsweise die Raute-Taste (# Taste) oder die R Taste.

14.2.1 Installation planen

Bevor Sie sich nach einer Tk Anlage umschauen, sollten Sie sich Gedanken darüber machen, was Sie mit der Anlage tun wollen und was diese alles können soll. Die wichtigsten Kernfragen hierzu könnten z.B. folgende sein:

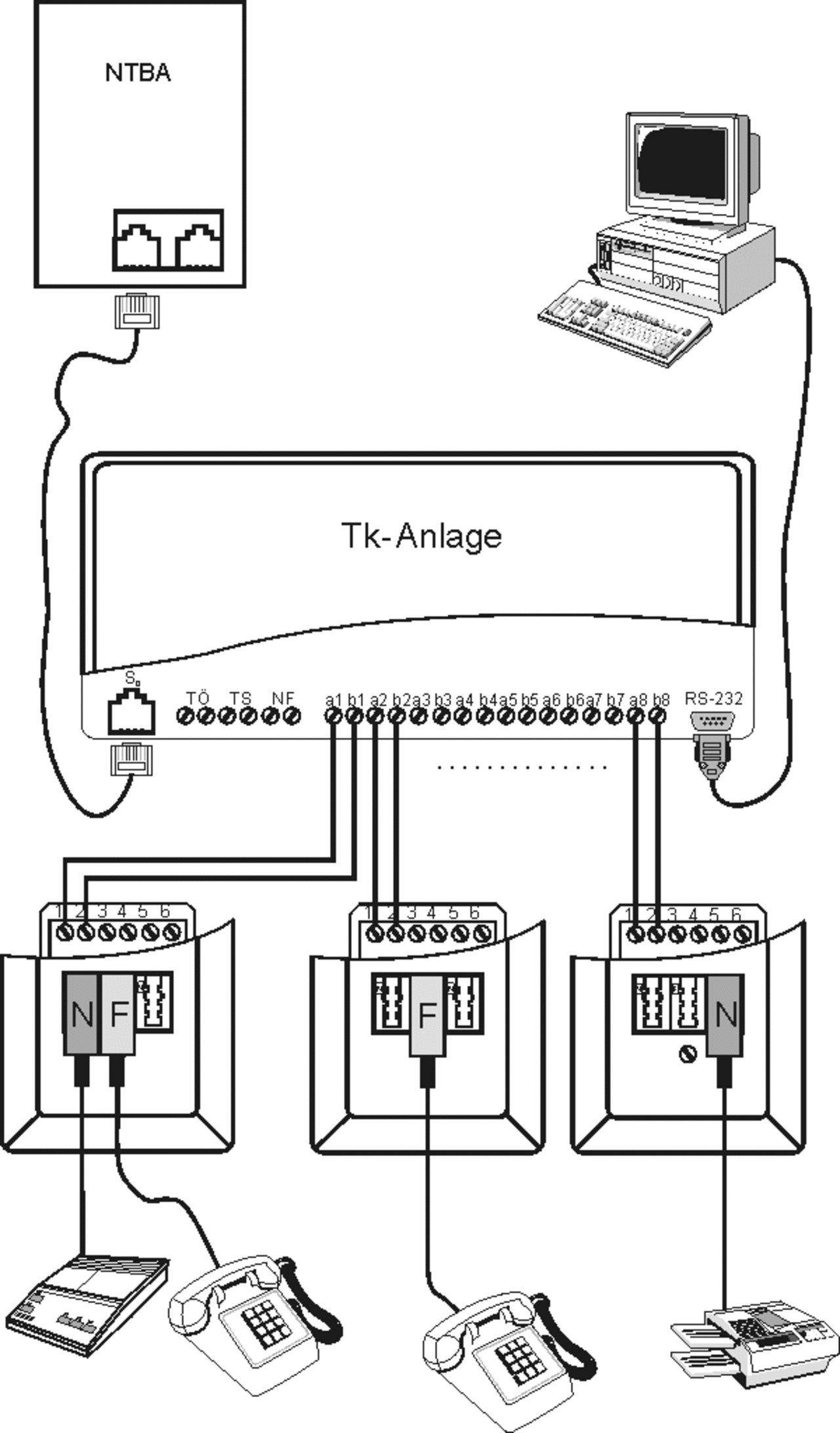

• Reicht Ihnen eine Plug&Play-Installation oder ist eine Klemmeninstallation für Ihren Bedarf sinnvoller?
• Wie viele analoge Nebenstellen benötigen Sie?
• Soll die Tk Anlage einen internen S₀ Bus besitzen oder vielleicht auch mehrere?
• Wie viele externe S₀ Anschlüsse benötigen Sie? Ist einer ausreichend?
• Wollen Sie eine Türfreisprecheinrichtung an die Tk Anlage anschließen?
• Wollen Sie bei Bedarf Ihre Türklingel umleiten, z.B. auf Ihr Handy?
• Wollen Sie mit der Tk Anlage auch Geräte steuern, z.B. die Haustür öffnen?
• Wollen Sie über Ihre Tk Anlage Ihren Internetzugang realisieren?
• Wie und von wo aus werden Sie die Tk Anlage programmieren?



Als konkretes Anwendungsbeispiel möchte ich die Installation und Programmierung meiner eigenen Tk Anlage zeigen. Neben vielen nützlichen Anwendungen habe ich bewusst auch ein paar Spielereien eingebaut, um das Ganze ein wenig interessanter zu gestalten.

Ich besitze, wie bereits erwähnt, eine AGFEO AS 2x (siehe Abbildung 14.1). Das Gerät erfüllt alle wichtigen Anforderungen, die ich an eine Tk Anlage stelle:

• Die Tk Anlage ist modular erweiterbar.
• Die Tk Anlage lässt sich über den internen S₀ Bus programmieren.
• Ein Firmware-Update ist möglich und einfach durchzuführen.
• Die Tk Anlage besitzt Anschlüsse für Türfreisprecheinrichtung und Türöffner.



Darüber hinaus sind weitere Leistungen verfügbar, die ich allerdings nicht nutzte. Dies sind beispielsweise folgende:

• Internetzugang über USB
• Computerunterstütztes Telefonieren per USB oder internem S₀ Bus
• Einspielen von Wartemusik
• Kostenstatistik
• Least Cost Routing (Auswahl verschiedener Netzbetreiber)
• usw.



In der Basisausführung besitzt die AS 2x acht analoge Nebenstellen, einen externen S₀ Anschluss und einen weiteren S₀ Anschluss, den man wahlweise als externen oder internen S₀ Anschluss verwenden kann.

Die AS 2x kann durch zwei mögliche Module erweitert werden. Entweder durch das T Modul 204 oder durch das S₀ Modul 220. Mit dem T Modul werden vier weitere analoge Nebenstellen zur Verfügung gestellt und mit dem S₀ Modul zwei interne S₀ Anschlüsse. Unter Berücksichtigung, dass ein S₀ Anschluss der Tk Anlage wahlweise intern oder extern verwendet werden kann, ergeben sich hieraus sechs mögliche Varianten (siehe Tabelle 14.1).

Tabelle 14.1: Mögliche Varianten der Tk Anlage AGFEO AS 2x

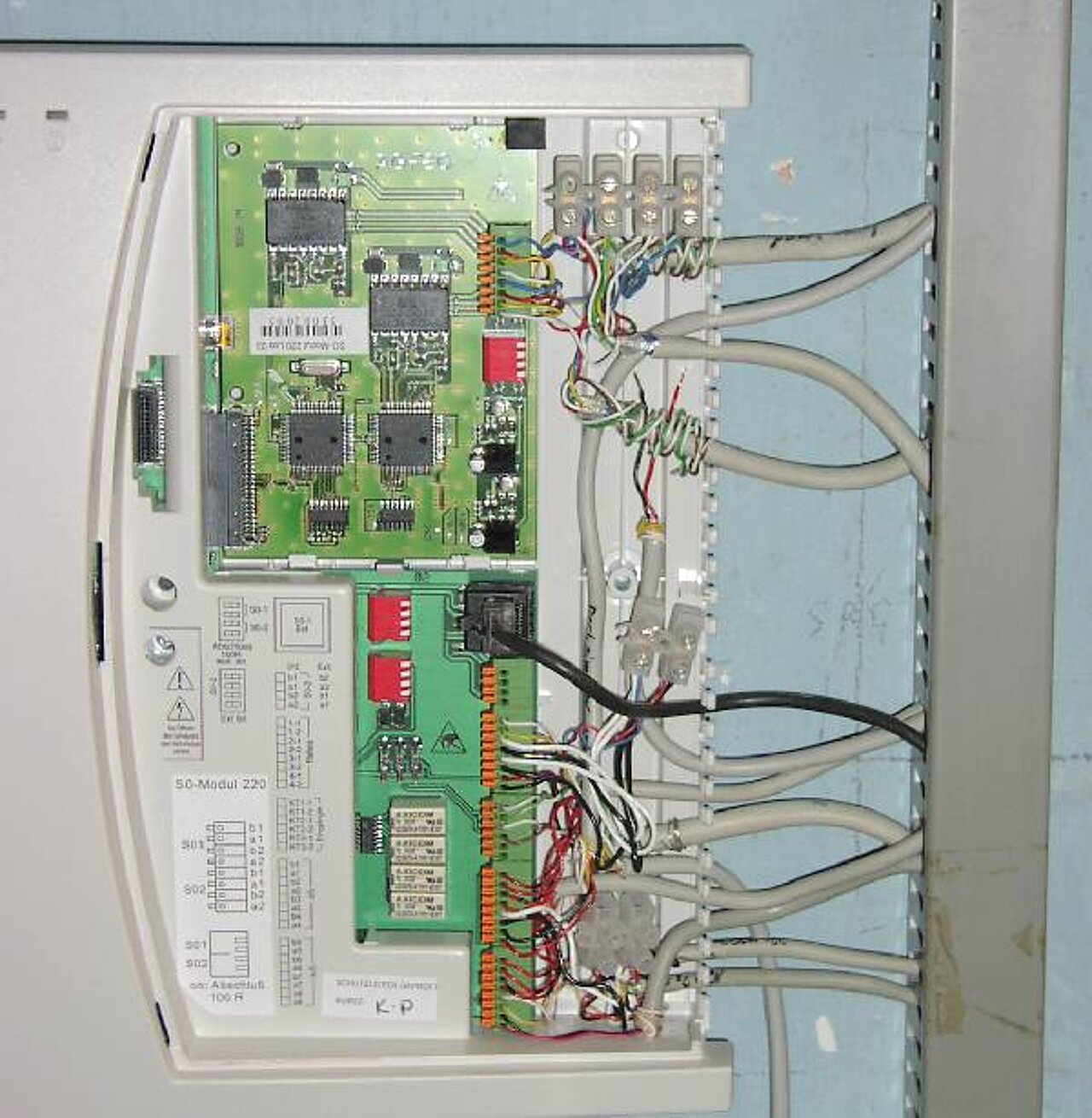

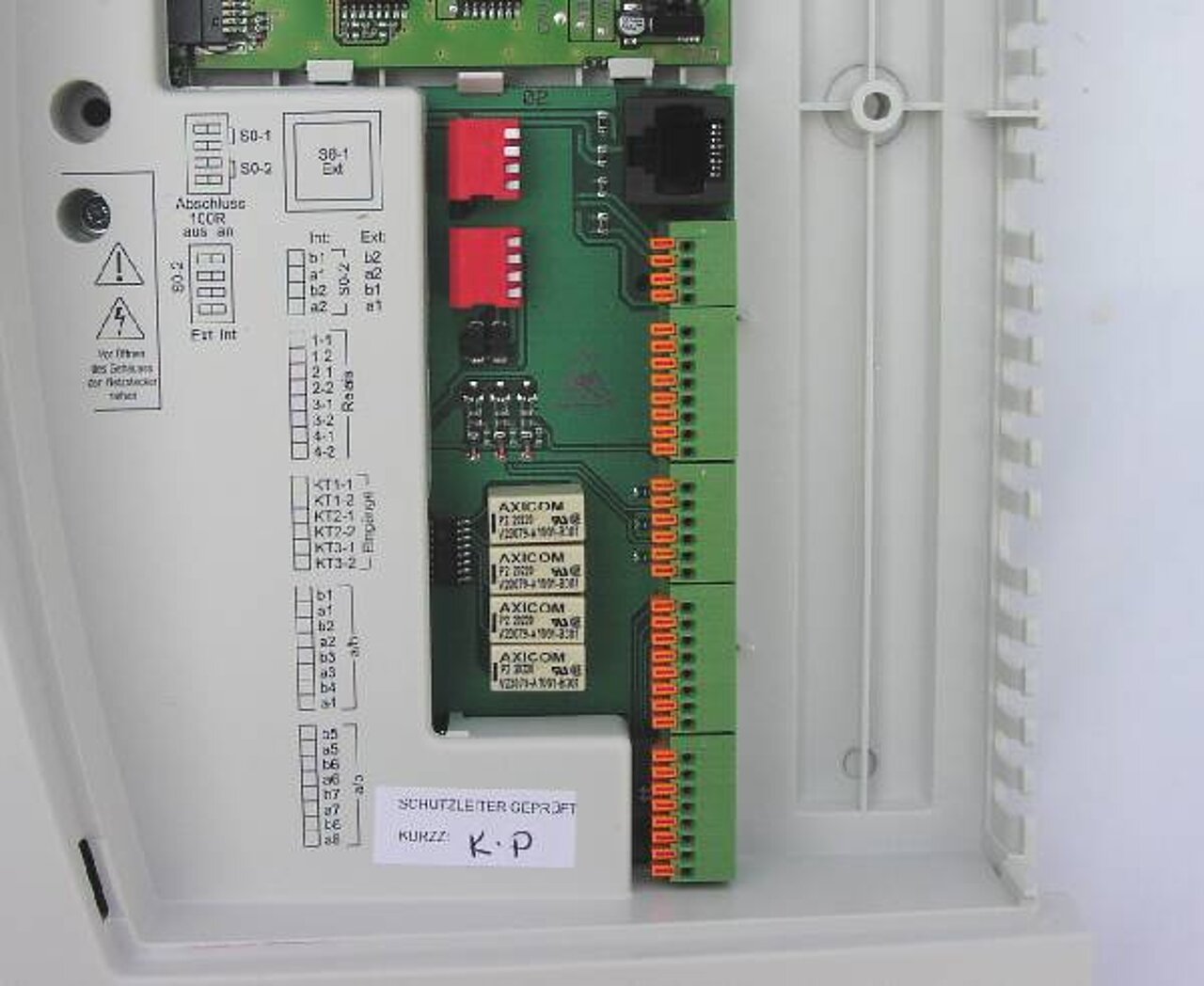

In meiner Anlage ist ein S₀ Modul eingebaut (siehe Abbildung 14.13). Ich verwende zurzeit einen externen und zwei der drei verfügbaren internen S₀ Anschlüsse.

Die Verteilung der Endgeräte sieht folgendermaßen aus:

• Drei Telefone im Erdgeschoss (ISDN-Telefon, analoges Telefon, Systemtelefon)
• Drei Telefone im Obergeschoss (ein ISDN-Telefon, zwei analoge Telefone)
• Drei Geräte im Arbeitszimmer (ISDN-Telefon, Faxgerät, ISDN-PC-Karte)
• Ein analoges Telefon im Dachzimmer
• Ein analoges Telefon im Keller



Außerdem habe ich eine Türfreisprecheinrichtung eingebaut und kann per Telefon die Haustür öffnen. Die Klingeltaster sind ebenfalls mit der Tk Anlage verbunden. Dies ermöglicht eine Türrufweiterleitung auf mein Handy oder zu unseren Nachbarn, z.B. wenn wir in Urlaub sind. (Einbrecher klingeln in der Regel, bevor sie irgendwo einsteigen.) Als „Haustürklingel“ verwende ich mein Nostalgiestück, den W48 (siehe Abbildung 5.25). Er eignet sich mit seinen mechanischen Glocken bestens als Haustürklingel. Diesen Apparat müsste man in die zuvor genannte Liste der Endgeräte der Vollständigkeit halber noch mit aufnehmen. Er ist, wie jedes andere a/b-Gerät auch, an einer analogen Nebenstelle angeschlossen.

Als weitere Spielerei habe ich ein Kameramodul installiert, um zu sehen, wer vor der Haustür steht, wenn es klingelt. Die Kamera wird automatisch eingeschaltet, wenn man mit der Türfreisprecheinrichtung verbunden ist. Das Bild ist auf unserem „normalen“ Fernseher zu sehen.

Neuerdings kann ich auch noch das Garagentor per Telefon öffnen. Ich hatte eben noch ein Relais an der Tk Anlage frei. J

Das Relais zum Öffnen des Garagentors kann ich übrigens auch extern, also z.B. von meinem Handy aus, betätigen. Dies könnte sich als sehr hilfreich erweisen, falls ich mal den Schlüssel vergessen habe. Eine Betätigung des Relais ist selbstverständlich nur möglich, wenn man erstens die richtige MSN weiß (man verwendet hierzu sinnvollerweise eine MSN, die nicht im Telefonbuch steht) und zweitens die PIN der Tk Anlage. Wäre ja noch schöner, wenn jeder per Telefonanruf meine Garage öffnen könnte. Das Gleiche ist prinzipiell auch für die Haustür möglich (dazu später mehr).

Ähnlich wie in diesem Beispiel sollten Sie sich zunächst Gedanken machen, wie viele Telefone Sie wo installieren möchten und was Sie an weiteren „Spielereien“ einbauen wollen. Dann folgt die Auswahl der Tk Anlage und dann die Installation.

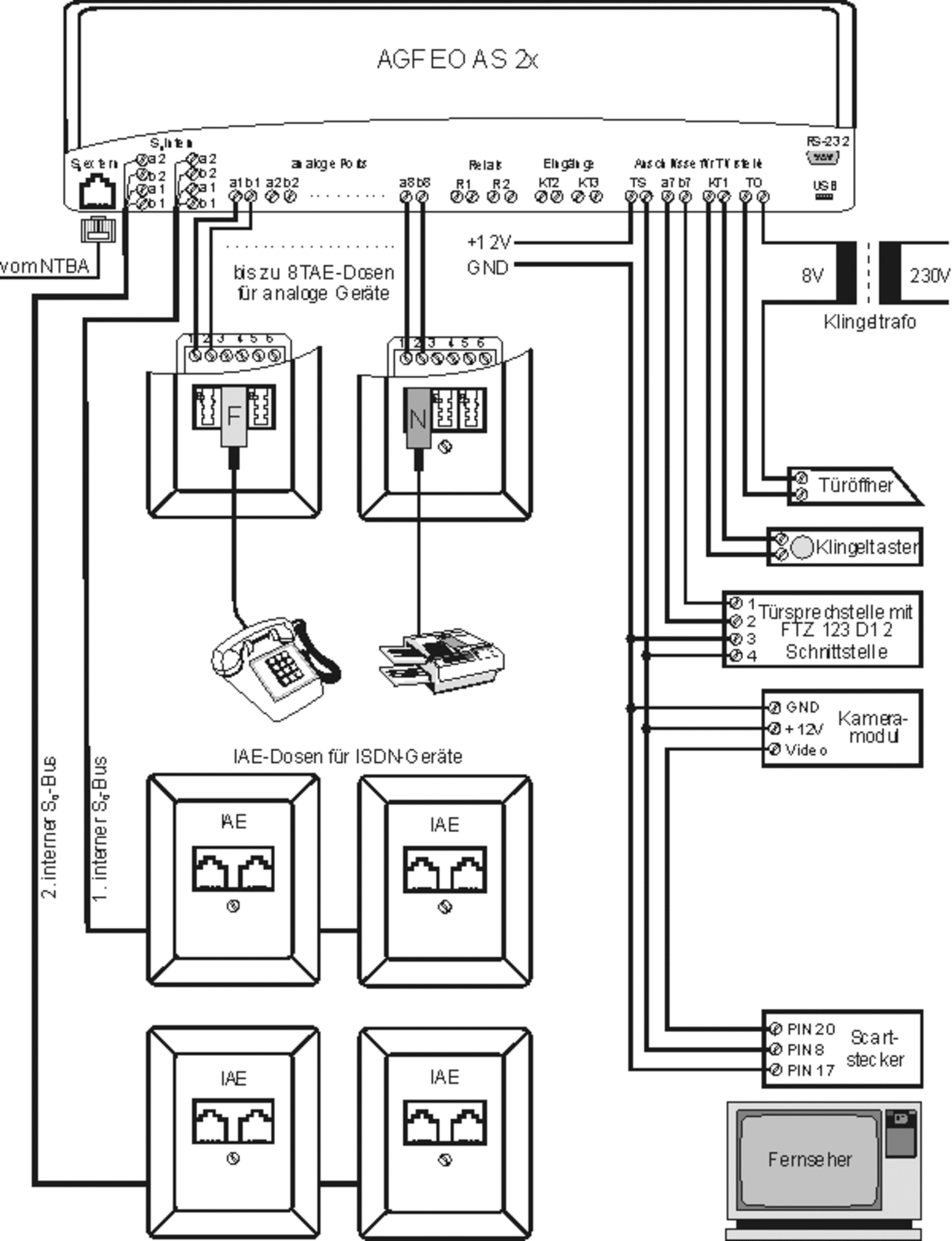

Das Anschließen der TAE-Dosen bedarf keiner näheren Erläuterung. Die beiden internen S₀ Busse sind so installiert, wie es in Abbildung 14.4 dargestellt ist. Auf eine USB- oder RS 232-Verbindung zur Konfiguration der Tk Anlage mit dem PC kann verzichtet werden, weil der Rechner über einen internen S₀ Bus mit der Telefonanlage kommunizieren kann.

Der Türöffner wird über die potenzialfreien Kontakte TO eines Relais der Tk Anlage betätigt. Hierfür wird Wechselspannung benötigt, z.B. von einem gewöhnlichen Klingeltrafo. Der Türöffner kann jederzeit, also auch während eines Gesprächs, betätigt werden.

Die Verdrahtung der Türsprechstelle weicht hier leicht von der in Abbildung 14.6 gezeigten Installation ab. Statt eigener Klemmen für das NF-Signal zur Türsprechstelle wird bei der AS 2x der analoge Port 7 verwendet. Somit stehen bei Verwendung einer Türsprechstelle „nur“ sieben analoge Ports für a/b-Endgeräte zur Verfügung.

Türfreisprecheinrichtungen mit FTZ 123 D12-Schnittstelle gibt es übrigens bereits ab ca. 80 € zu kaufen (z.B. bei Conrad Elektronik).

Die Spannungsversorgung für die Türsprechstelle wird bei Bedarf über ein Relais (mit den potenzialfreien Kontakten TS) der Tk Anlage eingeschaltet.
