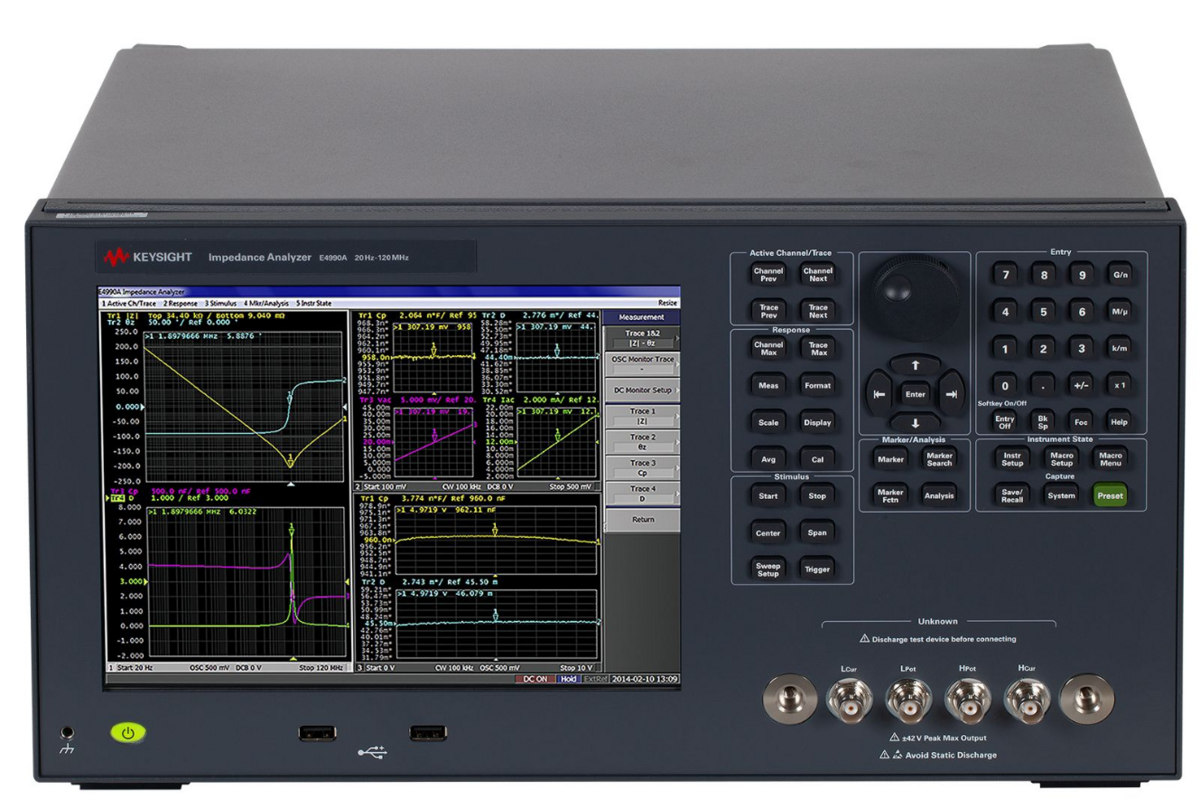

Impedanzanalysator (Keysight E4990A):

• Frequenzbereich von 20 Hz bis 10 MHz
• Grundlegende Impedanzmessgenauigkeit von ±0,08 % (±0,045 %, typ.)
• 25 mΩ bis 40 MΩ breiter Impedanzmessbereich (10 % Messgenauigkeitsbereich)
• Messparameter: |Z|, |Y|, θ, R, X, G, B, L, C, D, Q, Komplex Z, Komplex Y, Vac, Iac, Vdc, Idc
• Eingebauter DC-Bias-Bereich: 0 V bis ±40 V, 0 A bis ±100 mA
• Erweiterte Messgeschwindigkeitsoption (Option 001, nur für die Optionen 10M/20M/30M/50M)
• 4-Kanal- und 4-Spur-LCD auf 10,4-Zoll-Farb-LCD mit Touchscreen
• Datenanalysefunktion: Ersatzschaltungsanalyse, Endleitungstest
